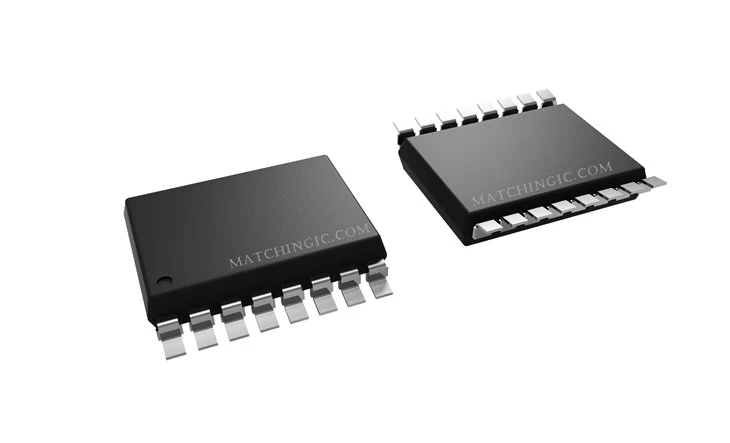

ISO1640DWR

El CI de interfaz aislada ISO1640DWR ofrece comunicación I2C bidireccional robusta y de alta velocidad con canales GPIO aislados unidireccionales adicionales. Su aislamiento mejorado y sus características EMC, junto con opciones versátiles de suministro y paquetes, lo convierten en un componente valioso para aplicaciones industriales que exigen una comunicación confiable y eficiente entre sistemas aislados.

Envíeconsulta

Descripción

Parámetros técnicos

El CI de interfaz aislada ISO1640DWR es una solución versátil diseñada para una comunicación I2C bidireccional robusta con la flexibilidad adicional de canales GPIO aislados unidireccionales. Ofrece transferencia de datos de alta velocidad de hasta 1,7 MHz, junto con una barrera de aislamiento robusta que ofrece una vida útil prolongada y características EMC. Este IC admite un amplio rango de voltaje de suministro, viene en dos opciones de paquete y opera en un amplio rango de temperaturas, lo que lo convierte en una opción confiable para aplicaciones industriales que requieren una comunicación segura y eficiente entre sistemas aislados.

product-1267-1122

Productos relacionados:

Pieza del fabricante	ISO1640BDR	ISO1640QDWRQ1
Descripción	Circuitos integrados de interfaz aislados	Circuitos integrados de interfaz aislados
Existencias	30000	30000
Estado del producto	Activo	Activo
Tecnología	Acoplamiento capacitivo	Acoplamiento capacitivo
Tipo	Aislador I2C	Aislador I2C
Energía aislada	No	No
número de canales	2	2
Entradas: Lado 1/Lado 2	2/2	2/2
Tipo de canal	Bidireccional	Bidireccional
Aislamiento de voltaje	5kVrms	5kVrms
Inmunidad transitoria en modo común (mín.)	100 kV/μs	100 kV/μs
Velocidad de datos	1 Mbps	1 Mbps
Distorsión de ancho de pulso (máx.)	-	-
Tiempo de subida/caída (típico)	-	-
Suministro de voltaje	3 V ~ 5.5 V	3 V ~ 5.5 V
Temperatura de funcionamiento	-40 a 125	-40 a 125
Paquete / Estuche	WSOP16	WSOP16
Paquete	Cinta y carrete (TR)	Cinta y carrete (TR)

Aplicaciones:

·Buses I2C aislados

·Buses I2C y SPI aislados

·Interfaces SMBus y PMBus

·Alimentación a través de Ethernet (PoE)

·Sistemas de control de motores

·Gestión de la batería

Descripción:

Los dispositivos ISO1640, ISO1641, ISO1642, ISO1643 e ISO1644 (ISO164x) son aisladores bidireccionales, de bajo consumo y de intercambio en caliente que son compatibles con I.²Interfaces C. El ISO164x admite clasificaciones de aislamiento UL 1577 de 5000 V_RMSen el paquete 16-DW y 3000 V_RMSen el paquete 8-D. cada yo²El canal de aislamiento C en este dispositivo de bajas emisiones tiene una entrada lógica y una salida de drenaje abierta separadas por una doble capacitiva de dióxido de silicio (SiO₂) barrera aislante. ISO1642 e ISO1643 integran 2 canales de aislamiento CMOS unidireccionales, mientras que ISO1644 integra 3 canales de aislamiento CMOS unidireccionales que pueden usarse para aislamiento GPIO estático o para aislar un bus de interfaz periférica serie (SPI). Esta familia incluye dispositivos de aislamiento básicos y reforzados certificados por VDE, UL, CSA, TUV y CQC. El ISO1640/2/3/4 tiene dos canales bidireccionales aislados para líneas de reloj y datos y el ISO1641 tiene un canal de datos bidireccional y un canal de reloj unidireccional. La familia ISO164x integra la lógica necesaria para admitir canales bidireccionales, lo que proporciona un diseño mucho más simple y una huella más pequeña en comparación con las soluciones basadas en optoacopladores.
