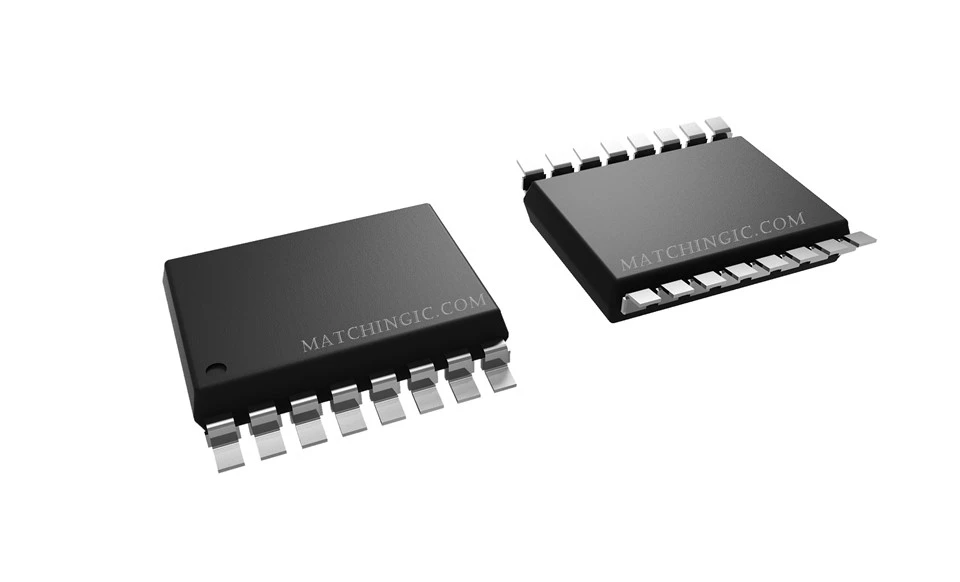

MAX14430EAEE+T

● Interfaz SPI aislada

● Comunicaciones Fieldbus para automatización industrial

● RS aislado-485/RS-422, CAN

● Gestión de batería

● Sistemas médicos

Los MAX14430/MAX14431/MAX14432 son aisladores galvánicos digitales de 4-canales, rápidos y de baja potencia que utilizan la tecnología de proceso patentada de Maxim. Estos dispositivos transfieren señales digitales entre circuitos con diferentes dominios de potencia mientras usan tan solo 0,58 mW por canal a 1 Mbps con un suministro de 1,8 V. Los MAX14430–MAX14432 tienen una clasificación de aislamiento de 3 kVRMS (paquete QSOP) o 3,75 kVRMS (paquete SOIC estrecho) durante 60 segundos. Para aplicaciones que requieren 5kVRMS de aislamiento, consulte MAX14434- MAX14436.

La familia MAX14430–MAX14432 ofrece las tres configuraciones de canales unidireccionales posibles para adaptarse a cualquier 4-diseño de canal, incluidas SPI, RS-232, RS-485 y aplicaciones de E/S digitales. La habilitación de salida para el lado A del MAX14431R/S/U/V es activa-baja, lo que los hace ideales para aislar un puerto en un bus SPI compartido, ya que la señal CS puede habilitar directamente la señal MISO en el aislador. Todos los demás dispositivos de la familia tienen la tradicional habilitación activa-alta.

Los dispositivos están disponibles con una velocidad de datos máxima de 25 Mbps o 200 Mbps y con salidas que son altas o bajas por defecto. El valor predeterminado es el estado que asume la salida cuando la entrada no está alimentada o tiene circuito abierto. Consulte la Información para pedidos y la Guía de selección de productos para conocer los sufijos asociados con cada opción. Los suministros independientes de 1,71 V a 5,5 V en cada lado del aislador también hacen que los dispositivos sean adecuados para su uso como traductores de nivel.

Los MAX14430–MAX14432 están disponibles en un paquete SOIC de cuerpo estrecho de 16-pin con 4 mm de fuga y holgura, o en un paquete QSOP de 16-pin más pequeño con 4 mm de fuga y holgura. El material del paquete SOIC tiene un índice de seguimiento comparativo (CTI) mínimo de 600, lo que le otorga una clasificación de grupo I en la tabla de fuga. El material del paquete QSOP tiene un CTI mínimo de 400, lo que le otorga una clasificación de grupo II en la tabla de fuga. Todos los dispositivos están clasificados para funcionar a temperaturas ambiente de -40 grados a +125 grados.
