ADM4852AR
Descripción
Parámetros técnicos

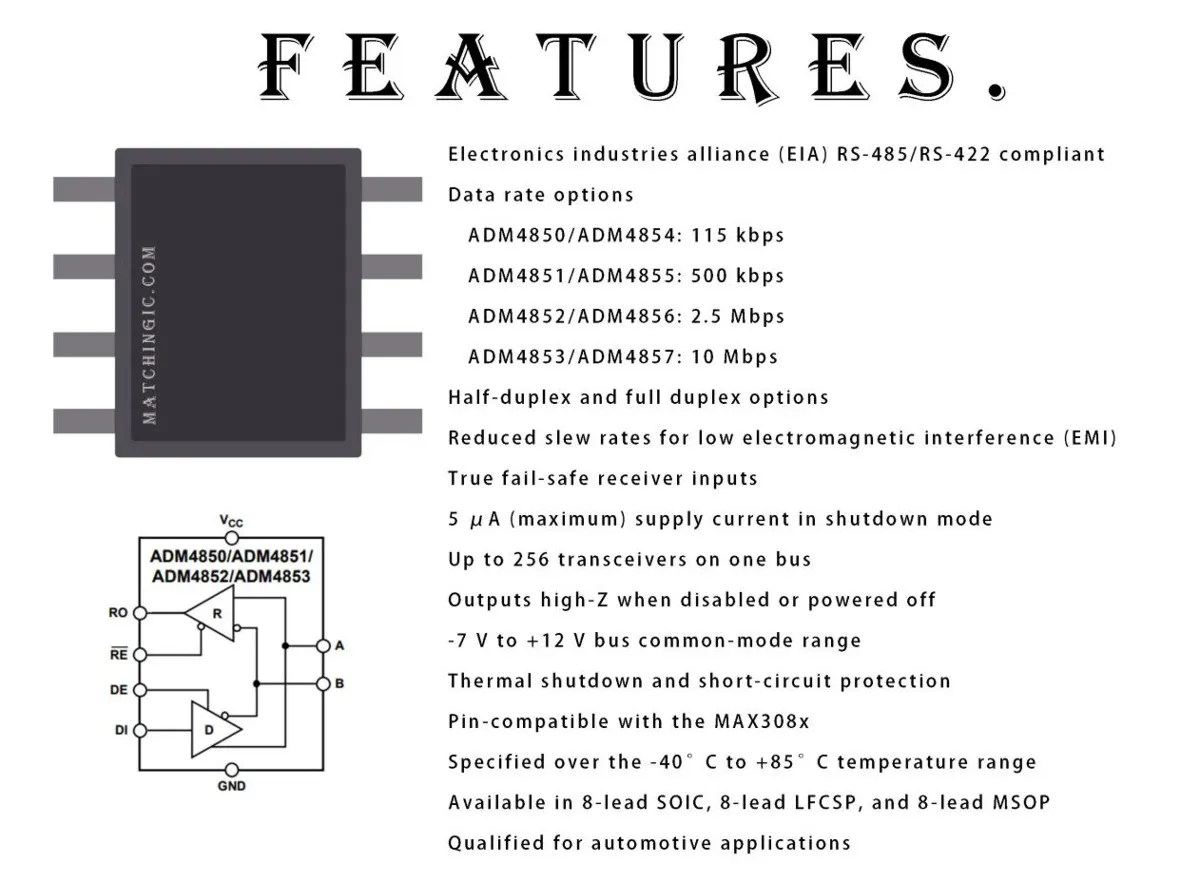

El transceptor ADM4852AR RS-485, que cumple con los estándares de Electronics Industries Alliance (EIA), ofrece una solución versátil para la comunicación de datos en diversas aplicaciones industriales y automotrices. Con una velocidad de datos máxima de 2,5 Mbps, compatibilidad con modos semidúplex y dúplex completo y velocidades de respuesta reducidas para baja interferencia electromagnética (EMI), garantiza una comunicación confiable y eficiente. Las características notables incluyen entradas de receptor verdaderamente a prueba de fallas, bajo consumo de energía en modo de apagado, escalabilidad para hasta 256 dispositivos en un solo bus y salida de alta Z cuando está deshabilitada. El amplio rango de modo común del bus del transceptor (-7 V a +12 V), el apagado térmico y la protección contra cortocircuitos mejoran su adaptabilidad y durabilidad. La compatibilidad de pines con la serie MAX308x y la calificación para aplicaciones automotrices solidifican aún más al ADM4852AR como una opción sólida para crear redes de comunicación escalables y confiables.
Productos relacionados:
|
Pieza del fabricante |
ADM4852AR |
ADM4852ARZ |
ADM4852ARZ-CARRETE7 |
|
Descripción |
TRANSCEPTOR IC RS485_422 |
TRANSCEPTOR IC RS485_422 |
TRANSCEPTOR IC RS485_422 |
|
Existencias |
40000 |
40000 |
40000 |
|
Estado del producto |
Activo |
Activo |
Activo |
|
Tipo |
Transceptor |
Transceptor |
Transceptor |
|
Protocolo |
RS422, RS485 |
RS422, RS485 |
RS422, RS485 |
|
Número de controladores/receptores |
1/1. |
1/1. |
1/1. |
|
Dúplex |
Medio |
Medio |
Medio |
|
Histéresis del receptor |
20 mV |
20 mV |
20 mV |
|
Velocidad de datos |
2,5 Mbps |
2,5 Mbps |
2,5 Mbps |
|
Suministro de voltaje |
4.75V ~ 5.25V |
4.75V ~ 5.25V |
4.75V ~ 5.25V |
|
Temperatura de funcionamiento |
-40 grados ~ 85 grados |
-40 grados ~ 85 grados |
-40 grados ~ 85 grados |
|
Paquete / Estuche |
POE8(3,9x1,27) |
POE8(3,9x1,27) |
POE8(3,9x1,27) |
|
Paquete |
Cinta y carrete (TR) |
Cinta y carrete (TR) |
Cinta y carrete (TR) |
APLICACIONES:
·Aplicaciones RS-485 de bajo consumo
·Sistemas sensibles a EMI
·Interfaces DTE a DCE
·controles industriales
·conmutación de paquetes
·Redes de área local
·Traductores de nivel
DESCRIPCIÓN GENERAL:
Los ADM4850/ADM4851/ADM4852/ADM4853/ADM4854/ADM4855/ADM4856/ADM4857 son transceptores de línea diferencial adecuados para comunicación de datos de alta velocidad, semidúplex y dúplex completo en líneas de transmisión de bus multipunto. Están diseñados para una transmisión de datos equilibrada y cumplen con los estándares EIA RS-485 y RS-422. Los ADM4850/ADM4851/ADM4852/ADM4853 son transceptores semidúplex que comparten líneas diferenciales y tienen entradas de habilitación separadas para el controlador y el receptor. Los transceptores full duplex ADM4854/ADM4855/ADM4856/ADM4857 tienen salidas de controlador de línea diferencial y entradas de receptor dedicadas.
Los dispositivos tienen una impedancia de entrada del receptor de carga de 1/8-unidad, lo que permite hasta 256 transceptores en un bus. Debido a que solo se debe habilitar un controlador a la vez, la salida de un controlador deshabilitado o apagado tiene tres estados para evitar sobrecargar el autobús. Las entradas del receptor tienen una verdadera característica a prueba de fallas, que garantiza un nivel de salida lógico alto cuando las entradas están abiertas o en cortocircuito.
