Acopladores de controlador de puerta inteligente: brindan protección integral para IGBT en aplicaciones de inversor

Acopladores de controlador de puerta inteligente (SGD)son componentes críticos diseñados para proteger los dispositivos de energía, particularmente los transistores bipolares de puerta aislada (IGBT), contra daños por sobrecorriente. Este artículo describe los principios de diseño operativo de los SGD, con un enfoque específico en los modelos TLP5214A, TLP5214, TLP5212 y TLP5222 de Toshiba. Estos productos son reconocidos por su detección VCE(sat), abrazadera Miller y capacidades de salida de FALLA.

Como empresa dedicada a componentes electrónicos de alto-rendimiento, nuestra gama de productos incluye fotoacopladores, aisladores capacitivos digitales, relés-de estado sólido, aisladores de interfaz y aisladores de controlador. Estos aisladores admiten varios tipos operativos, como transistores, MOSFET, TRIAC, lógica-lineal, CMOS y LVDS, lo que los hace adecuados para una amplia gama de aplicaciones que incluyen conmutación de señales, transmisión de señales de alta-velocidad, aislamiento de unidades, detección de amplificación, retroalimentación de adquisición de señales, aislamiento de interfaz y aislamiento de seguridad de alto-voltaje.

1. Comparación de productos de acopladores SGD

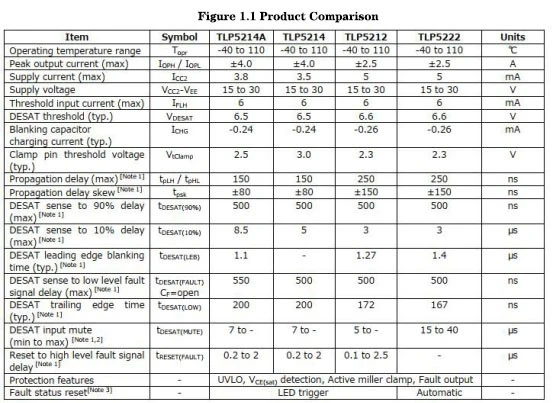

Los diferentes modelos de acopladores SGD varían en sus parámetros de rendimiento, lo cual es crucial para seleccionar el producto adecuado. Por ejemplo, los modelos TLP5214A y TLP5214 presentan una corriente de salida máxima de ±4,0 A, mientras que los modelos TLP5212 y TLP5222 ofrecen ±2,5 A. La corriente y el voltaje de suministro también son consideraciones importantes, con corrientes de suministro máximas de 3,8 mA, 3,5 mA y 5 mA, y un rango de voltaje de suministro de 15 V a 30 V. La corriente de entrada umbral y el voltaje umbral DESAT son diferenciadores clave, con una corriente de entrada máxima de 6 mA y umbrales DESAT típicos que varían de 6,5 V a 6,6 V. Además, el retardo de propagación, definido como el retardo máximo de la señal desde la entrada hasta la salida, oscila entre 150 ns y 250 ns, como se ilustra en la Figura 1.1.

2. Funciones de protección

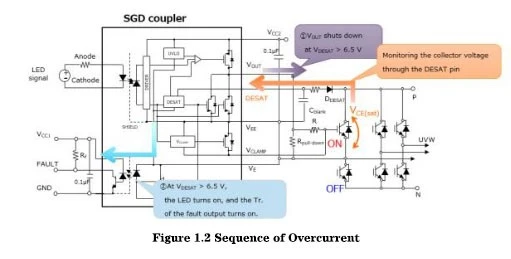

Las funciones de protección principales de los acopladores SGD incluyen UVLO (bloqueo por subtensión), detección VCE (sat), sujeción Miller activa y un sistema de salida de fallas. La función UVLO evita una salida no deseada cuando el voltaje de suministro cae por debajo de un umbral predefinido. La detección VCE(sat) monitorea el voltaje del emisor-colector del IGBT e inicia un apagado tras la detección de sobrecorriente para proteger el dispositivo. La abrazadera Miller activa mitiga la acumulación de voltaje entre la compuerta y el colector del IGBT, mientras que el sistema de salida de falla envía señales al lado de control primario al detectar la falla. Las condiciones de sobrecarga se representan en la Figura 1.2.

3. Diseño de aplicaciones
El diseño de la aplicación implica varios parámetros clave, incluida la resistencia de la puerta, el tiempo de supresión, el monitoreo de cortocircuito-y la resistencia a la activación de la señal de falla del lado primario--. Nuestros fotoacopladores y aisladores digitales, conocidos por su transmisión de alta-velocidad y aislamiento confiable, brindan soluciones de diseño optimizadas y garantía de seguridad en sistemas fotovoltaicos, control automotriz, equipos médicos y dispositivos de control PLC.

La configuración y el ajuste del tiempo de supresión se pueden lograr utilizando condensadores o circuitos de supresión externos para ajustar-el tiempo de la secuencia de detección de voltaje. Un circuito de supresión externo (RB) utiliza una resistencia para mejorar la corriente de carga del condensador de supresión, lo que garantiza una protección efectiva durante eventos de cortocircuito-. El voltaje umbral de detección de cortocircuito-del IGBT se puede ajustar incorporando diodos o diodos Zener.

El análisis de la capacitancia de la puerta, la resistencia de la puerta y el retardo de propagación demuestra la influencia de estos parámetros en el retardo general. El tiempo de apagado suave se ve afectado por la capacitancia de la puerta y el voltaje de la fuente de alimentación de salida, mientras que la gestión adecuada de los condensadores de derivación y los terminales de reserva ayuda a prevenir fallas. La protección del terminal DESAT contra picos de voltaje durante la conmutación IGBT se puede lograr agregando diodos Zener o diodos de barrera Schottky entre los terminales DESAT y VE. Se puede incorporar un transistor buffer para complementar la corriente de accionamiento de puerta insuficiente.

La configuración de la forma de onda de la señal LED es particularmente importante cuando el acoplador SGD está ubicado lejos de la CPU; Se puede utilizar un búfer de histéresis para refinar la forma de onda de la señal de entrada. Finalmente, una resistencia pull-up (RF)-del lado primario-es esencial para la salida de la señal de falla.

4. Consideraciones clave de diseño
Al diseñar con acopladores SGD, se deben considerar factores críticos como la resistencia de la puerta, el aislamiento del circuito de accionamiento de los dispositivos de alimentación, los diodos del circuito de arranque y la resistencia del emisor de la puerta-. Estos elementos en conjunto impactan el retardo de propagación, que tiene un rango máximo de 150 ns a 250 ns.
