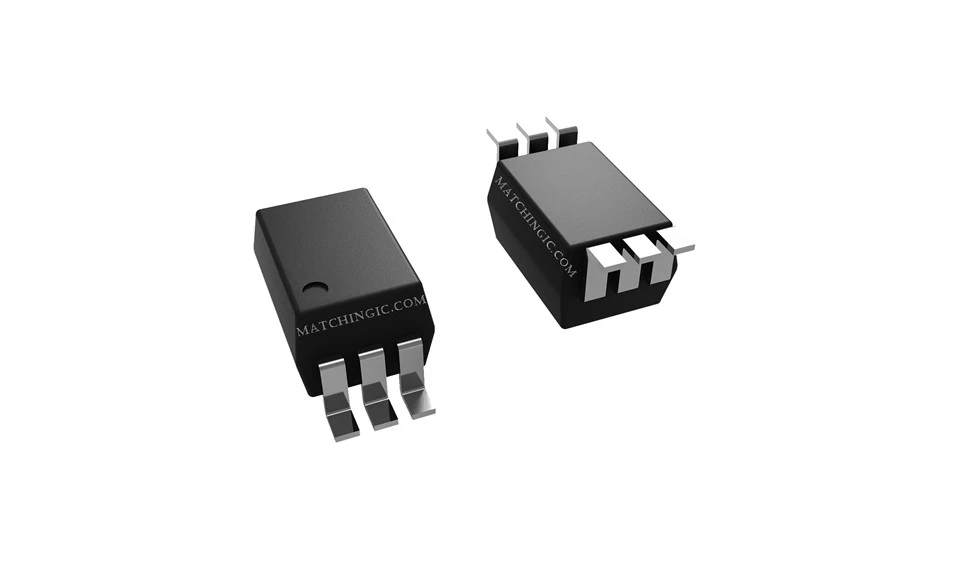

ACPL-W341-500E

El ACPL-W341-500E se erige como un faro de innovación en el ámbito de los controladores de puertas con optoacopladores. Con su impresionante variedad de características, que van desde corrientes de salida máximas altas hasta retrasos de propagación precisos, este dispositivo satisface las necesidades cambiantes de las aplicaciones industriales modernas.

Envíeconsulta

Descripción

Parámetros técnicos

El controlador de compuerta optoacoplador ACPL-W341-500E es una solución de última generación que combina un rango de corriente de salida máxima de 2,5 A a 3,0A, voltaje de salida de riel a riel. capacidad e impresionantes especificaciones de retardo de propagación (200 ns como máximo, con una diferencia de retardo máxima de 100 ns). Con una entrada de corriente LED con histéresis, una notable tasa de rechazo de modo común de 35 kV/μs en VCM=1500V y una corriente de suministro máxima de 3,0 mA, este dispositivo garantiza precisión, eficiencia e inmunidad al ruido. Las características adicionales, como la protección de bloqueo por bajo voltaje con histéresis, un amplio rango operativo de VCC (15 V a 30 V) y un rango de temperatura industrial de -40 grados a +105 grados, solidifican aún más su posición como un optoacoplador versátil y confiable. para diversas aplicaciones industriales.

product-1208-914

Productos relacionados:

Pieza del fabricante	ACPL-W341-000E	ACPL-W341-060E	ACPL-W341-500E	ACPL-W341-560E
Descripción	CONTROLADOR MOSFET OPTOISO IGBT	CONTROLADOR MOSFET OPTOISO IGBT	CONTROLADOR MOSFET OPTOISO IGBT	CONTROLADOR MOSFET OPTOISO IGBT
Existencias	50000	50000	50000	50000
Estado del producto	Activo	Activo	Activo	Activo
Tecnología	Acoplamiento óptico	Acoplamiento óptico	Acoplamiento óptico	Acoplamiento óptico
número de canales	1	1	1	1
Voltaje - Aislamiento	5000 Vrms	5000 Vrms	5000 Vrms	5000 Vrms
Inmunidad transitoria en modo común (mín.)	35kV/μs	35kV/μs	35kV/μs	35kV/μs
Retardo de propagación tpLH / tpHL (Máx.)	200 ns, 200 ns	200 ns, 200 ns	200 ns, 200 ns	200 ns, 200 ns
Distorsión de ancho de pulso (máx.)	70ns	70ns	70ns	70ns
Corriente: salida alta, baja	2.5A, 2.5A	2.5A, 2.5A	2.5A, 2.5A	2.5A, 2.5A
Corriente - Salida máxima	2.5A	2.5A	2.5A	2.5A
Voltaje - Directo (Vf) (Típico)	1.55V	1.55V	1.55V	1.55V
Corriente - CC directa (si) (máx.)	25 mA	25 mA	25 mA	25 mA
Voltaje - Suministro de salida	15 V ~ 30 V	15 V ~ 30 V	15 V ~ 30 V	15 V ~ 30 V
Temperatura de funcionamiento	-40 grados ~ 105 grados	-40 grados ~ 105 grados	-40 grados ~ 105 grados	-40 grados ~ 105 grados
Paquete / Estuche	SDIP6(6,8x1,27)	SDIP6(6,8x1,27)	SDIP6(6,8x1,27)	SDIP6(6,8x1,27)
Paquete	Cinta y carrete (TR)	Cinta y carrete (TR)	Cinta y carrete (TR)	Cinta y carrete (TR)

Aplicaciones:

•Control de puerta IGBT/MOSFET

• Variadores de motor de CA y CC sin escobillas

•Inversores de energía renovable

• Inversores industriales

•Fuentes de alimentación conmutadas

Descripción :

El ACPL-P341/W341 contiene un LED de AlGaAs, que está acoplado ópticamente a un circuito integrado con una etapa de salida de potencia. Este optoacoplador es ideal para accionar IGBT y MOSFET de potencia utilizados en aplicaciones de inversores de control de motores. El alto rango de voltaje operativo de la etapa de salida proporciona los voltajes de accionamiento requeridos por los dispositivos controlados por puerta. El voltaje y la corriente de salida de pico alto suministrados por este optoacoplador lo hacen ideal para IGBT de accionamiento directo con clasificaciones de hasta 1200 V/50 A. Para IGBT con clasificaciones más altas, este optoacoplador se puede utilizar para controlar una etapa de potencia discreta que controla la puerta IGBT. ACPL-P341 y ACPL-W341 tienen el voltaje de aislamiento más alto de VIORM=891Vpico y VIORM=1140Vpico respectivamente en IEC/EN/DIN EN 60747-5- 5.

PRECAUCIÓN: Se recomienda tomar las precauciones estáticas normales al manipular y ensamblar este componente para evitar daños y/o degradación que puedan ser inducidos por ESD. Los componentes que aparecen en esta hoja de datos no deben utilizarse en aplicaciones o entornos militares o aeroespaciales.

Etiqueta: acpl-w341-500e, fabricantes y proveedores de acpl-w341-500e en China
